Проектирование вентиляции и кондиционирования ледовых арен — довольно сложная задача, связанная со специфическими особенностями микроклимата объекта. Здесь необходимо поддерживать принципиально разные параметры температуры и влажности воздуха на ледовом поле и в зрительской зоне, что требует комплексного инженерного подхода.
Зонирование и особенности микроклимата ледовых арен
В любом ледовом спортивном сооружении выделяются две основные функциональные зоны с разными требованиями к микроклимату:
- «Чаша» ледовой арены — зона с ледовым полем и трибунами.
- Подтрибунное пространство — раздевалки, судейские помещения, административные офисы, точки питания.
Ключевой сложностью является поддержание различных температурных характеристик в соседствующих зонах. Так, температура поверхности льда во время хоккейных состязаний должна поддерживаться на уровне -5C, а в зоне поля — около 6-10C. Лед для фигурного катания должен иметь температуру около -4C, тогда как температура воздуха должна составлять порядка 12C. Зрители при этом замерзать не должны, им нужно обеспечить комфортную температуру 18C в холодный период года и до 25C — в теплый.
Задачи, которые решают системы вентиляции ледовых арен
Вентиляционные системы на ледовых аренах:
- Поддерживают качество ледового покрытия через контроль влажности. Избыток влаги приводит к образованию тумана над поверхностью льда, в результате он разрушается.
- Препятствуют формированию конденсата на окружающих конструкциях.
- Обеспечивают комфортные условия на зрительских местах.
- Помогают соблюдать санитарно-гигиенические нормы по воздухообмену в зонах пребывания людей.
Чтобы вентсистема работала правильно и эффективно, при ее разработке важно учитывать размеры объекта, включая стандартные и специфические.
Схемы организации воздухообмена на ледовых аренах
От того правильно или нет выбрана схема воздухообмена, будет зависеть эффективность всей вентиляционной системы. Существуют две основные схемы.
«Сверху-вверх»
Здесь приточный воздух подается через воздухораспределители, которые монтируются под углом вдоль длинных сторон поля, а воздухозаборные устройства, через которые осуществляется удаление воздуха, располагаются над поверхностью льда. Эта схема проще в реализации с точки зрения архитектурно-планировочных решений, но менее энергоэффективна.
«Сверху-вниз»
По этой схеме над ледовым полем создается своеобразный «воздушный шатер» из прохладного воздуха. По периметру ледовой арены устанавливаются вытяжные воздухозаборные устройства, а из верхней зоны осуществляется подача приточного воздуха через воздухораспределители.
По данным исследований, схема «сверху-вниз» обеспечивает большую экономию энергии.
Оборудование для вентиляции и кондиционирования ледовых арен
В отличие от обычных систем вентиляции, при обработке воздуха, поступающего в ледовую арену, особое внимание уделяется контролю влажности и его осушке. Если относительная влажность воздуха превышает допустимые значения, это приводит к:
- образованию тумана над ледовым полем,
- конденсации влаги на конструкциях,
- ухудшению качества льда.
Для решения этой проблемы применяются специализированные сорбционные осушители, которые позволяют контролировать влажность даже в летний период с высоким влагосодержанием наружного воздуха.

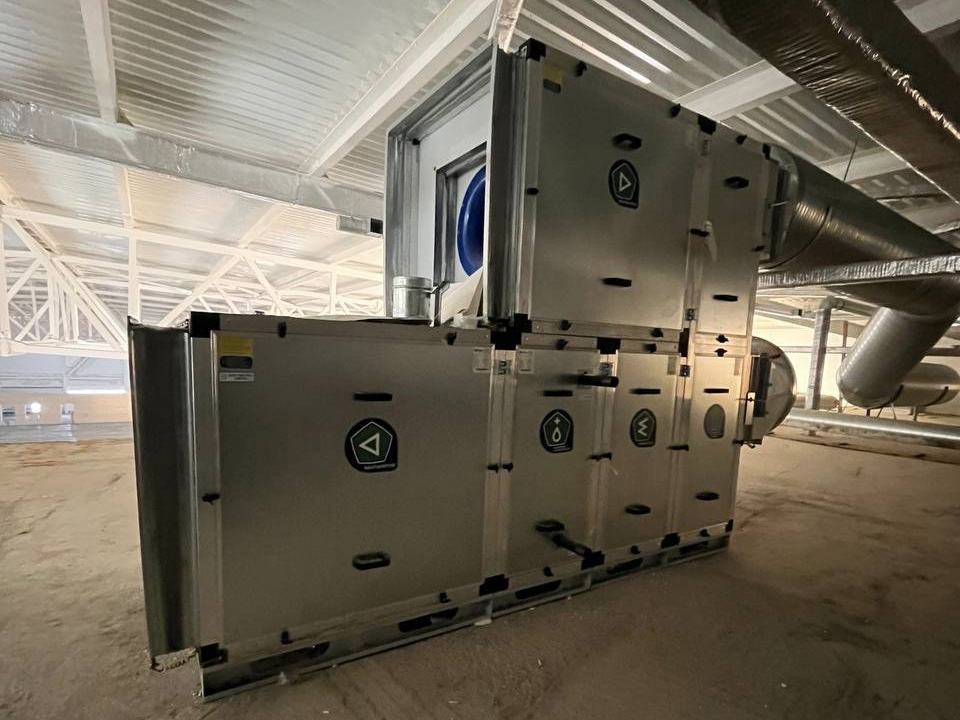

Системы вентиляции ледовых арен комплектуются следующим специализированным оборудованием:
- Интегрированный силовой каркас. Обеспечивает равномерное распределение нагрузки и высокую жесткость конструкции.
- Утепленные панели корпуса (толщиной до 70 мм). Гарантируют акустический комфорт и отсутствие тепловых мостиков.
- Высоконадежные электродвигатели стандарта DIN с вариативным классом энергоэффективности.
- Сорбционный ротор-осушитель. Предотвращает усыхание льда в летний период.
- Интегрированный холодильный контур. Обеспечивает плавное управление холодопроизводительностью.
- Роторный регенератор. Повышает экономию энергоресурсов за счет преднагрева приточного воздуха зимой и охлаждения летом.
- Система утилизации тепла. Использует тепло от работы холодильного контура
- Автоматизированная система управления с интуитивным интерфейсом и возможностью реализации сложных алгоритмов.
Энергоэффективные решения при проектировании ледовых арен
Современные подходы к проектированию систем вентиляции ледовых арен также включают обязательные энергосберегающие технологии:
- Рекуперация тепла — использование тепла, выделяемого конденсаторами холодильных установок, для подогрева воздуха в других зонах.
- Аккумуляторы холода — накопление холода в ночные часы по льготному тарифу для использования в период пиковых нагрузок.
- Системы с переменным расходом воздуха — регулирование воздухообмена в зависимости от режима эксплуатации арены.
- Интеллектуальное управление — оптимизация работы систем в зависимости от фактического заполнения объекта.
Проектирование систем вентиляции и кондиционирования для ледовых арен требует комплексного подхода с учетом множества факторов: от архитектурно-планировочных решений до теплофизических свойств материалов отделки. Правильно спроектированные системы обеспечивают не только комфортные условия для спортсменов и зрителей, но и высокое качество ледового покрытия при оптимальных энергозатратах.
Компания "ВентЭксперт" предлагает полный комплекс услуг по проектированию, поставке и наладке специализированных систем вентиляции и кондиционирования для ледовых арен любой сложности с использованием самых современных технологий и оборудования. Наш опыт и экспертиза позволяют создавать энергоэффективные решения, соответствующие всем международным и российским стандартам качества.
